Produktinformasjon

MFT Ekspansjonsbolt

Elektrolytisk forsinket

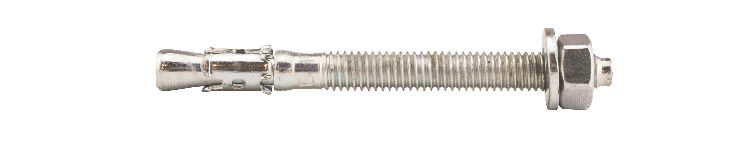

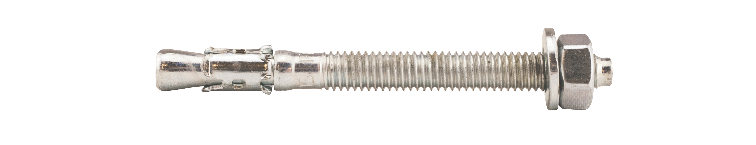

  • 850001 Ekspansjonsbolt ELF (a)
    • asdfasdf

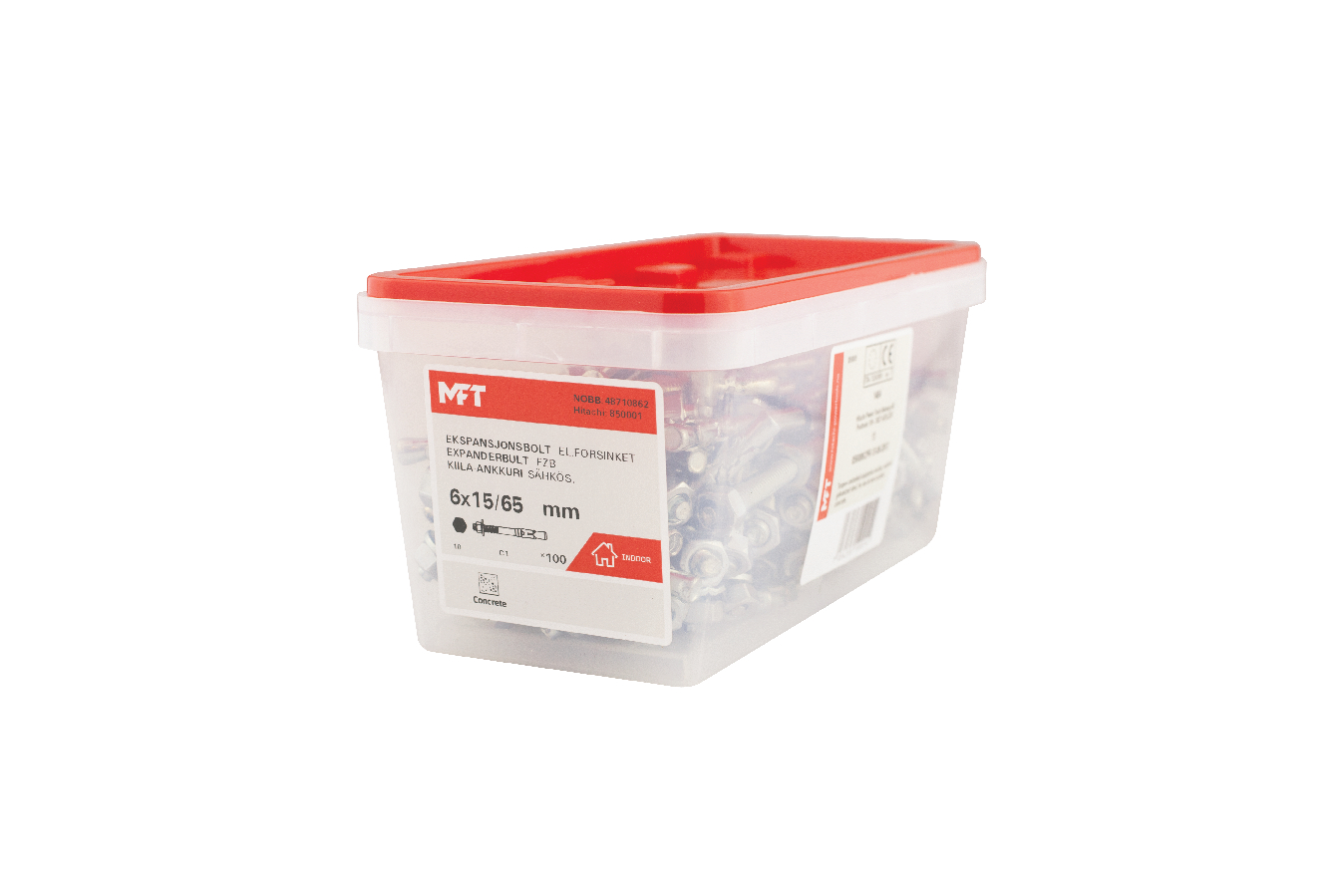

  • 850001 Ekspansjonsbolt ELF (c)
    • asdfasdf

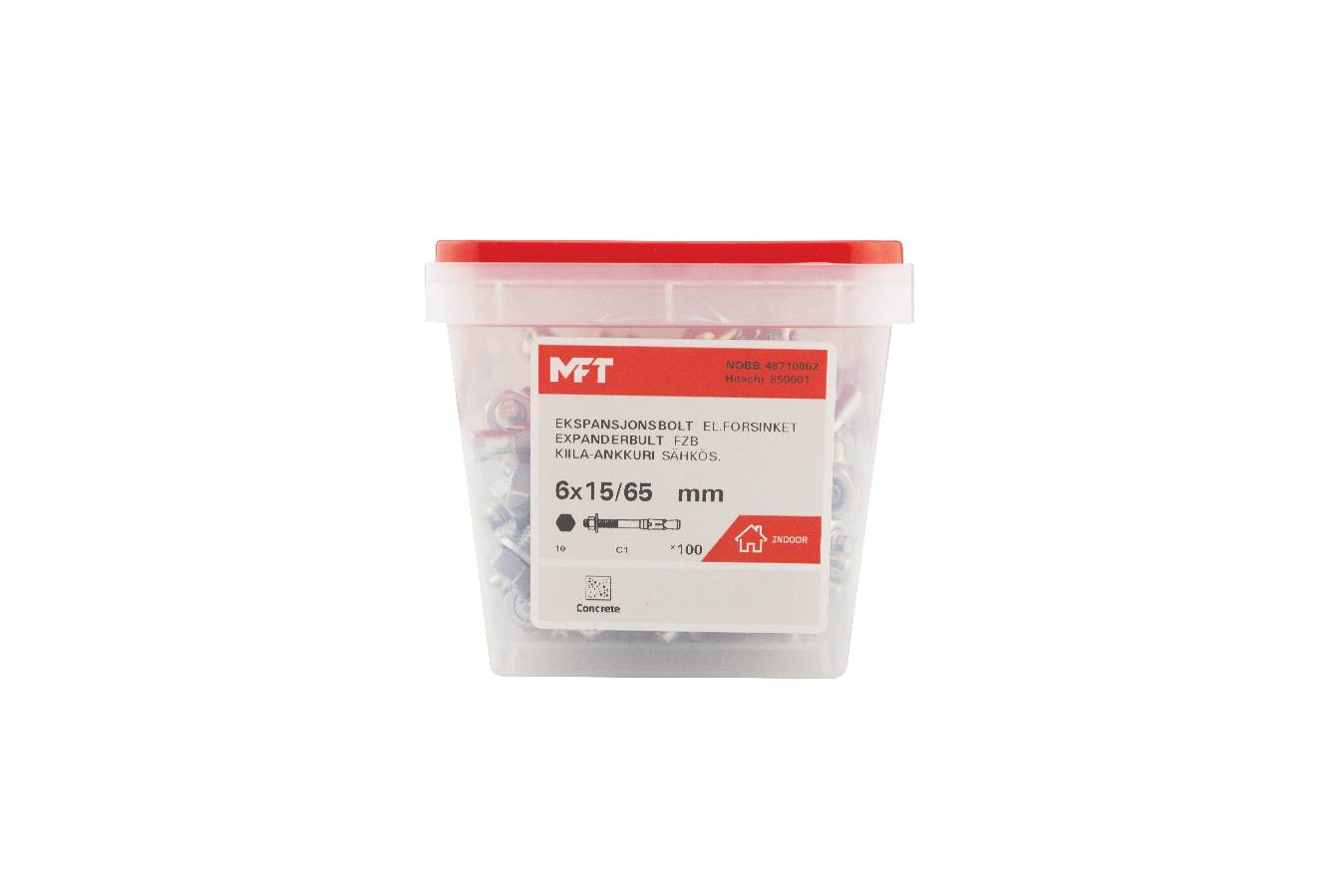

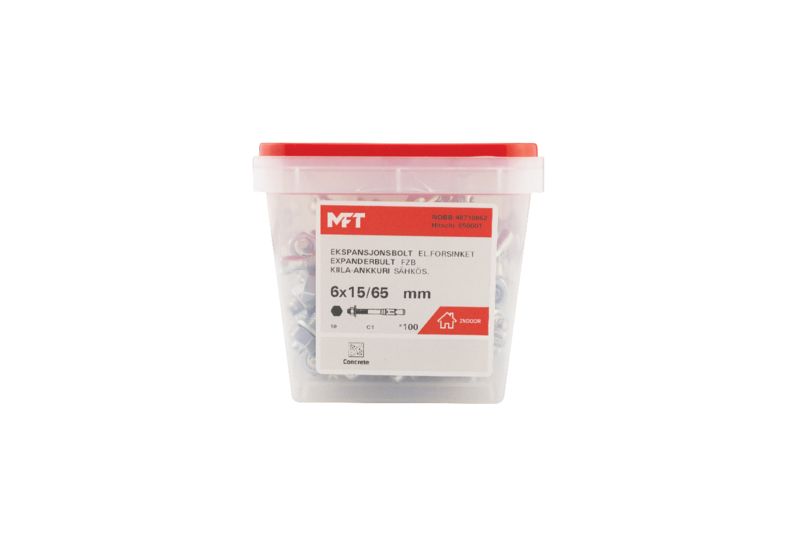

  • 850001 Ekspansjonsbolt ELF (b)
  • 850001 Ekspansjonsbolt ELF (a)
  • 850001 Ekspansjonsbolt ELF (c)
  • 850001 Ekspansjonsbolt ELF (b)
Varenummer:
850001
NOBB-nr:
48710862
GTIN-nr.:
7034358500014
Dimensjon (D x maks feste/L):
M6 x 15/65 mm
Dim.:
M6
Maks feste:
15 mm
Lengde:
65 mm
Overflatebelegg:
Elektrolytisk forsinket
:
CE-ETA
Bor- dybde:
65 mm
Gjenge- lengde:
40 mm
Antall /F-pak:
100
  • #001 - CE
  • #001 - CE-ETA
Egenskaper
MFT Ekspansjonsbolt Elektrolytisk forsinket i korrosjonsklasse C1. Typegodkjent med ETA-13/0369 teknisk vurdering og er CE-merket. For urisset betong - min. B20/25. Høye utrekksverdier men krever godkjente kant og innbyrdes avstand.
TILLEGGSINFORMASJON

MFT Ekspansjonbolt ETA-13/0369 teknisk vurdering og CE-merket. Leveres i solid plasteske. Innhold 100 stk/eske.

MFT Ekspansjonsbolt Elektrolytisk forsinket for innendørs bruk er bergnet for innfesting av stål og tredetaljer som beslag, rigler, rekkverk, sviller, beslag mot urisset betong. MFT ekspansjonbolt skal brukes i borhull som er lik boltens diameter, dvs gjennomgående montering. Mutteren dras til når bolten er banket inn og flukter med festeobjektet. Ved tiltrekking drar boltens nedre koniske del seg over klipset og gir ekspansjon.

Dim. Mont. dyb. Maks uttrekk B20/25 Maks uttrekk B30/35 Maks uttrekk B40/50 Maks skjær B20-B60 Tiltr.- mom. Pipe nr.
M6 30 1,3 kN 1,5 kN 1,7 kN 1,6 kN 6 Nm 10
M6 35 2,4 kN 2,8 kN 3,2 kN 2,8 kN 6 Nm 10
M8 30 1,4 kN 1,6 kN 1,8 kN 1,9 kN 15 Nm 13
M8 40 3,6 kN 4,2 kN 4,8 kN 4,4 kN 15 Nm 13
M10 35 2,5 kN 2,9 kN 3,3 kN 2,2 kN 25 Nm 17
M10 50 4,8 kN 5,6 kN 6,3 kN 6,5 kN 25 Nm 17
M12 45 3,5 kN 4,3 kN 4,9 kN 3,0 kN 50 Nm 19
M12 60 9,5 kN 11,6 kN 13,4 kN 10,5 kN 50 Nm 19
M16 65 6,0 kN 7,3 kN 8,5 kN 13,7 kN 100 Nm 24
M16 85 16,7 kN 20,4 kN 23,5 kN 19,3 kN 100 Nm 24
M20 95 17,0 kN 20,7 kN 24,0 kN 19,3 kN 100 Nm 30
